17.Color Checker



颜色质量精确性测试

deltaE，deltaC,deltaL，deltaH

灰块Gray patches 信噪比SNR分析

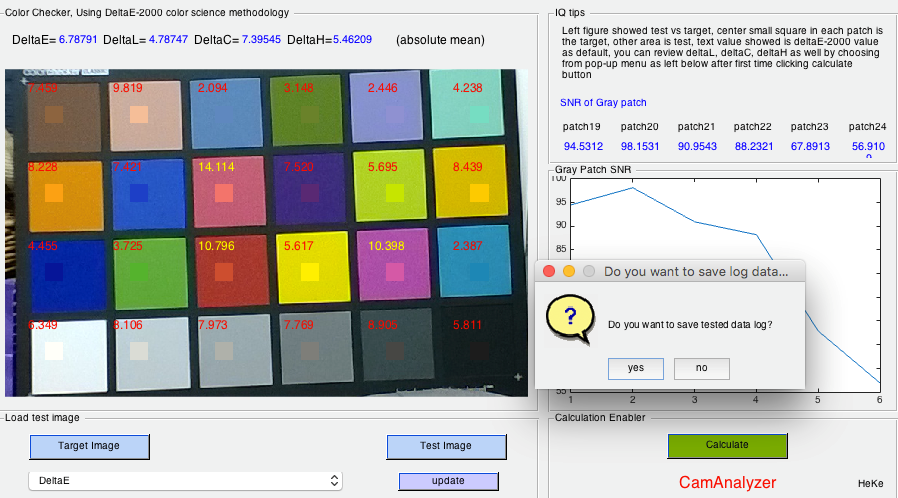

先选择‘Target Image’ ，在弹出窗口选择正确的color checker ROI; 再导入test image，并依提示选取ROI。

之后，点击图中 ‘Calculate’ 后自动计算并显示结果，用户可自主选择是否保存test log。



Reference Specification Limits



Lighting	Target Values
	Delta E	Delta L	Delta C	Delta H
D75 ~1000lux, 1x	10	7	6	8
D65 ~1000lux, 1x	10	7	6	8
D50 ~1000lux, 1x	10	7	6	8
F11 ~1000lux, 1x	12	9	8	9
F12 ~1000lux, 1x	12	9	8	9
F11 ~400lux, 2x, 4x(TBD)	15	10	8	10
F12 ~400lux, 2x, 4x(TBD)	15	10	8	10
F11 ~100lux, 4x ,8x(TBD)	15	10	8	10
F12 ~100lux, 4x, 8x(TBD)	15	10	8	10
Halo ~400lux 2x, 4x(TBD)	15	10	8	10
Halo ~100lux 4x, 8x(TBD)	16	10	9	10
Halo ~50 lux, 8x, 16x	16	10	9	10
Halo ~10lux, 8x, 16x	18	14	10	10

Reference Color Spec _ Worst case



PS :测试条件可根据项目要求重新制定。Spec可根据项目实际情况适当放宽或收紧。
