19.Pedestal
黑电平水平Black level质量测试
pedestal OB blacklevel
此测试用于验证不同曝光时间和gain下，pedestal value(black level value)的维稳水平。此测试仅支持raw格式图像。拍摄时，如果sensor集成Defect correction功能，可设为打开；如果sensor集成Black level correction功能，也设为打开。拍摄必须在全黑条件下进行。全黑条件定义为无可探测到的光(< 1mLux)可以到达camera表面。Lab拍摄时推荐使用双重屏蔽，例如，在全黑暗室中再使用黑盖或者黑布对camera进行遮挡。此全黑条件与其他全黑条件均相同（但拍摄时的setting各有不同）。
测试准备条件
As described in capture category SET2, the images shall be captured under the correctly setup environment.
如set2所述搭建实验环境，按要求拍摄测试图片。
每个setting拍摄一张raw图，此测试不需进行多帧平均以消减TN影响。
除set2外，set5中不同setting拍摄图片也用于此测试。
需验证下列曝光条件：
1) 1x, 33ms
2) 4x, 66ms
3) 8x, 133ms
4) 16x, 133ms (if 16x supported)
5) 8x, 66ms
6) 16x, 66ms (if 16x supported)
根据项目需求，可设置更多曝光条件以满足要求。
Test Result

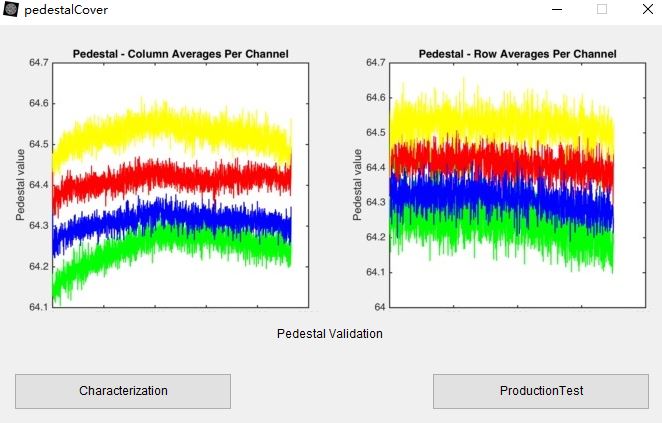

使用CamAnalyzer中‘Pedestal’ 功能，选择拍摄图片，填入正确的raw信息开始测试。每个曝光条件的测试结果可输出黑电平(pedestal,OB)的特性曲线性能，也可以输出包括有具体数据的log，其实pt log可以用于生产线的快速检测：
Specification limit
+/-2DN in 10bit compared to the typical value and applied from analogue gain 1x~4x.
+/-3DN in 10bit compared to the typical value and applied for above 8x analogue gain.
对于高端旗舰产品，推荐pedestal variation控制在2DN（10bit）范围内，从1xgain到max gain均需进行测试。在验证前，需根据项目需求，定义8x 和16x的pedestal variation spec。
