20.Green Imbalance

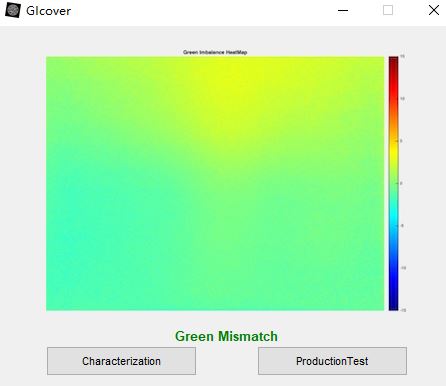

绿色像素Gr Gb不平衡性测试

分别支持特性分析和产线级别的测试。

Sensor bayer pattern通常为RGrGbB， sensor pixel对绿色波长最敏感，因此green signal是最重要的信号。由于CMOS sensor的设计与生产制程中的不确定因素存在，可能会导致相邻的Gr、Gb pixel存在差异性。图像经过ISP处理后，会将两个green信号差值为1个，图像会变为正常的可用人眼预览的彩色图片。如果存在不能被ISP处理矫正的Gr、Gb差异，则会导致处理后的图片出现问题。例如，ISP pipeline type导致的artifact会最终呈现在输出图像上，极大影响camera的性能。

如果sensor是RGBW pattern，这种issue会更为严重，需要使用更优秀的生产制程能力以及更优秀的算法来进行校正。



测试准备条件

如SET1所述搭建实验环境，按要求拍摄正确的待测图片。Lab GI测试需要拍摄A /D50/ D65三色温的图片。需注意测试目标需要是加diffuser的透射式flat field光源或类似设备，此实验中不可使用反射式灰卡。



Exposure Level

拍照前，为确保与终端实际拍摄时AE的一致性，需确认设备已设置到合适的曝光值。

曝光检查区域为上图中的红框范围，具体大小请参考SET1中所述。

CamAnalyzer的“Capture Assistant”中的“FF_AE_Checker”可用于曝光值检测。



测试输出支持特性和适合产线级量化的log数据



Specification limit

green imbalance <= 2.5%。



PS: 对于GI测试，lab验证与产线测试的方法有所不同。 Lab测试更加全面深入，能够反映camera的真实水平。
