25.Distortion
畸变测试，支持水平模式和垂直模式的畸变量化测试， 采用SMIA 2nd generation的方法，不像其他国外软件还是用的曾经的若干年前的SMIA 第一代的方式， 熟不知我再Nokia当年后期已经更新算法……
V distortion用于量化测量图片中人眼可观察到的distortion。使用checkerboard chart进行测量和计算。其边角与中心的height差异的比值即为TV distortion。
为保证测试精度，需精确搭建实验光路，保证camera光轴与测试chart相垂直。
对于FF模组，可使用hyper-focal distance或best focusing distance作为测试距离。
对于AF模组，分别测试far field和near field两个距离。far field需大于1.5m，near field or macro可使用10cm。
畸变测试图卡

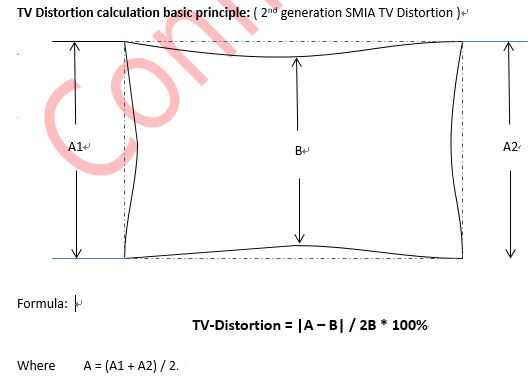

畸变测试公式
Test preparative conditions
如上节SET7所述搭建实验环境，按要求拍摄图片。不同项目的测试距离可按需进行调整。拍摄时注意满足SET7要求的曝光水平。
Test and output Result
使用checkerboard chart，通过CamAnalyzer进行检测。
点击图中的‘ Load & Calculate ‘，软件自动计算并显示结果。
CamAnalyzer不仅可测量landscape TV，也可测量portrait mode TV distortion。。人眼视觉系统visual distortion在landscape和portrait方向的响应有所不同。
同时，此测试也可检测模组的EFL和 DFOV，但须高精度的实验搭建才能满足结果的正确性。

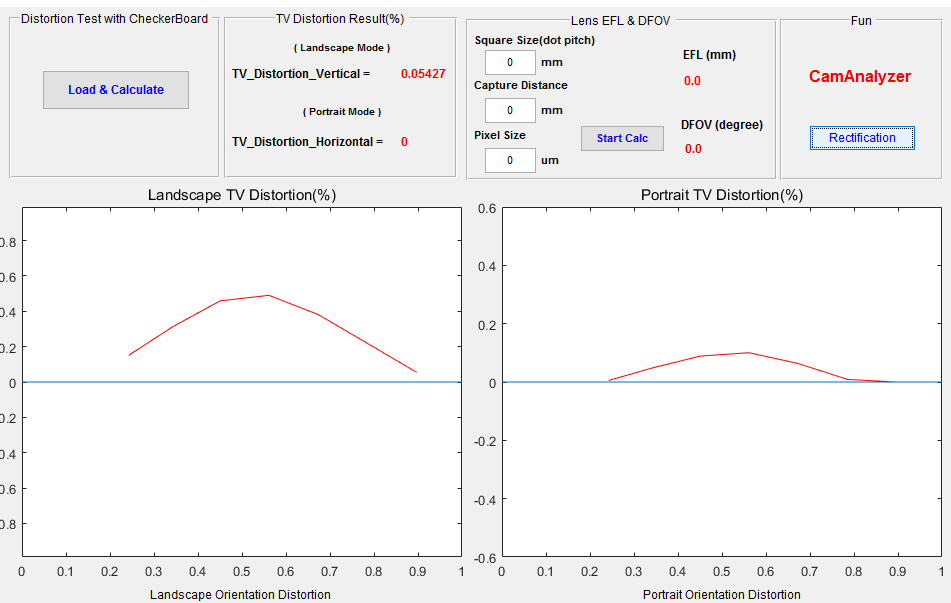

畸变测试软件和结果
Specification Limit:
Recommended reference spec as below:
| Type | Test Distance | Landscape | Portrait |
| FF | Best focus position | 1% | 1% |
| AF | 1.5m or specified FF | 1% | 1% |
| 10cm | 1.5% | 1.5% |
PS: 由于正常的ISP处理不会对distortion的结果造成影响，因此可以使用JPEG图片来进行运算。可使用CamAnalyzer 中的SimplePipe ISP simulation 功能或 raw2jpg功能，将拍摄的Raw图转化为JPEG格式。手机的测试直接进行测试即可。
同时提供畸变矫正算法的模拟功能，仿真畸变矫正后的效果，尤其分析矫正算法的副作用，比如给清晰度或视场角带来的衰减情况！！！ 就像其他很多处理一样， 有好处也有其副作用，也就是我常说的调试不是万能的，而是靠软硬一体来实现的！！！
