3.SFR Acutance Map



SFR Acutance Map可用于方便直观的查看整幅图像resolution的均匀性。结果输出图像包括分别的horizontal 及 vertical方向的SFR 和Acutance 3D图形，通过结果图可快速了解模组整体的resolution表现。如果需要定制spec，module debug或failure analysis，工程师必须参考log中量化的详细测试数据来进行分析。3D图像只作为辅助分析工具，用来快速预览resolution特性。



由于图卡图形设计的限制，该测试只能使用SFR Silver Chart 或 SFR Checkerboard。

可使用按照上节1.2 或 1.3中要求拍摄的图像进行此项测试。

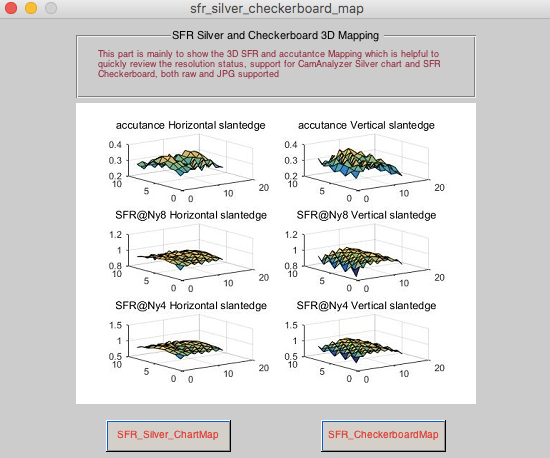

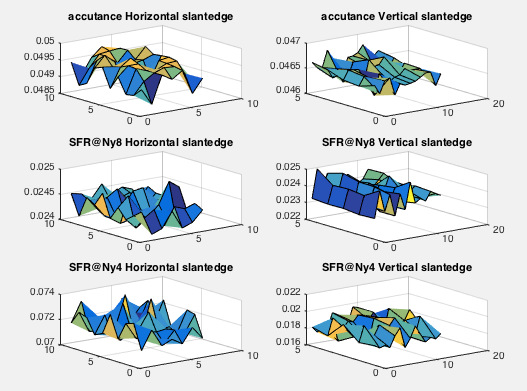

点击main UI上的“SFR Acutance Map”，从弹出对话框选择所使用的测试图卡，选择对应的拍摄图片。如果待测图片是raw格式，则需输入相关图像信息；如果是JPG格式，则不需输入任何信息。导入图片后，软件将计算所有有效斜边并生成 SFR及Acutance 3D 图像，如下图所示：

此功能的主要目的是直观的观察整幅图像的resolution均匀性，以快速判断是否存在明显的local blue或边角处SFR值的骤降。
