5.Chromatic Abberation



CamAnalyzer LCA也使用SFR测试图卡进行测试，包括SFR Grids super chart, silver chart 和 checkerboard。根据实际需要，选择其中一种图卡进行测试即可。

实验的准备与SFR相关测试一致，拍摄条件和方法也一样。

支持raw域和JPG、BMP等照片格式。对于镜头色差来讲，我们推荐在raw image检测以防止后处理对硬件固有属性造成的影响。

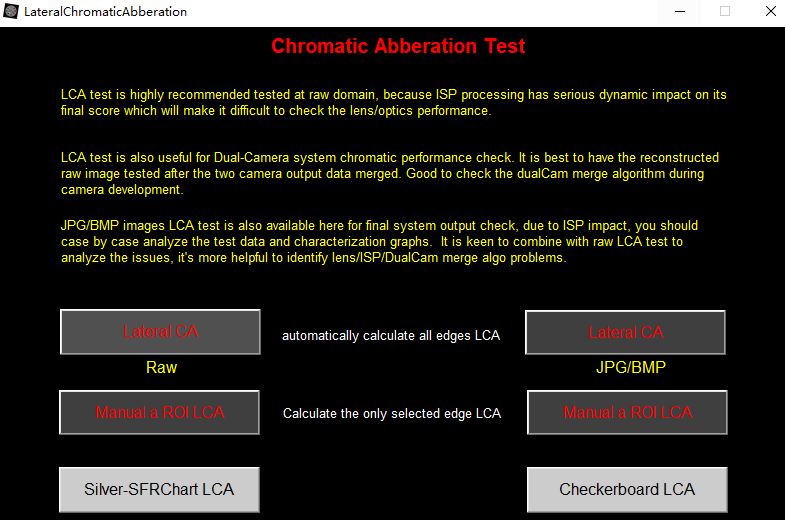

CamAnalyzer LCA测试与SFR测试一样，可以同时支持raw 和 jpg格式的运算，LCA算法基于Perter Bourn’s算法进行了修正和改进。

推荐使用Raw图来进行LCA测试。因为ISP处理会很大程度上影响测试结果，很难判定lens/optics表现是否真正满足要求。例如，ISP处理中的DPC, color correction, sharpening, denoise及demosaic等功能，都会对图像中的边缘信息有显著影响，会导致不同color plane的像素输出值受动态因子影响；即使使用dot pattern的图卡进行LCA测试也是如此，造成最终结果的不准确。因此，在使用JPG图像进行分析时，需要综合考虑实际情况，如果发现issue，需要结合raw图像的测试进一步分析root cause是LENS、ISP、dualCam fusion algo或其他问题。

LCA测试也可用于Dual-Camera的颜色表现测试，测试时推荐使用merge后的重建图像。可用于开发过程中dualCam fusion算法的验证。





Test result and log output

当使用RAW图进行测试时，需要输入图像的相关信息，例如width，height，color oder等。此类信息可以从供应商提供的“Camera Setting Information Requirement.xlsx”文档中获取。

测试结束后，可自主选择是否保存LCA figure 和debug log data。



如果在特定位置发现LCA issue，或者想测试某特定位置的LCA， 可以选择“Manual a ROI LCA”来进行进一步检测。选定区域后，软件会输出更详细的测试结果，包括各通道的ESF（edge spread function），各通道的SFR等信息，来帮助定性定量的分析LCA表现，如下图所示：



输出log里包含每个通道彼此之间的色差，用‘像素’为单位。

LCA Specification Limits

Lens设计中，LCA的行业标准为2 pixels。现今各lens厂商和设计工作者都遵循此标准进行设计，以及制定量产规范。

CamAnalyzer通过raw域图像中斜边位置来计算LCA， 输出结果的单位为“pixel”。考虑在生产中，特别是模组组装中实际公差的存在，模组级别的LCA标准可较lens级别适当放松。由于人眼对不同像高处CA的敏感度不同，模组级别的CA参考spec如下表所示：

Parameter	Symbol1	Best focus Position		Post REL Limit		Distance
		mean	max	mean	max
LCA <0.5F	pixel_lca(numROI).maxDiff	2	2	2	2	Far Field
		2	2	2	2	Macro
LCA 0.5F~0.8F	pixel_lca(numROI).maxDiff	2	3	2	3.5	Far Field
		2	3	2	3.5	Macro
LCA >0.8F	pixel_lca(numROI).maxDiff	2	3.5	2	4	Far Field
		2	3.5	2	4	Macro

LCA Spec
