9.linearity

Sensor输出响应线性化测试

极限信噪比SNR或动态范围测试

感光度baseISO测试



Camera sensor的linearity测试，使用上节中SET3的图片进行分析。

Linearity测试用于验证sensor响应的线性程度。线性水平差会导致很多重大问题，如不同channel非线性响应导致的color banding，AE异常，blooming问题等等。

CamAnalyzer提供了详尽有效的sensor linearity特效测试，能够有效地量化分析sensor的线性响应水平。

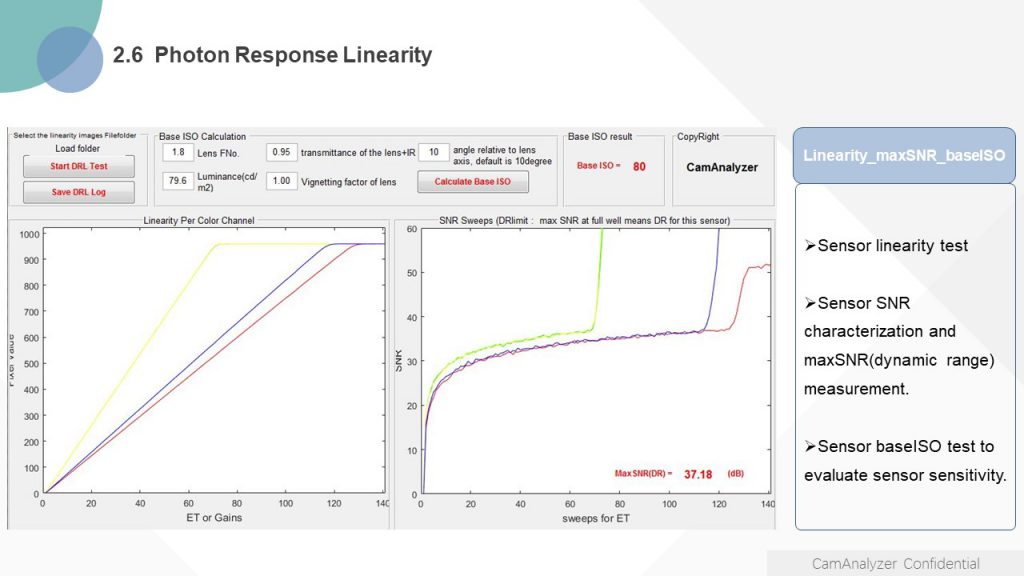

优秀的snesor线性响应应如下图左侧所示，所有channel均呈线性。如在验证中发现个别channel存在非线性问题，IQ/Sensor engineer应进行进一步分析并决定之后的验证内容。



从set3拍摄的一系列图片中，通过处理可得到SNR sweeps data，用于定性定量的分析整体的noise水平和sensor的动态范围。像素饱和点（模拟信号的full well capacity）达到最大SNR， 代表着pixel的动态范围水平。详见上图右侧所示。

方便起见，也可在此步骤同时计算模组的Base ISO data.
